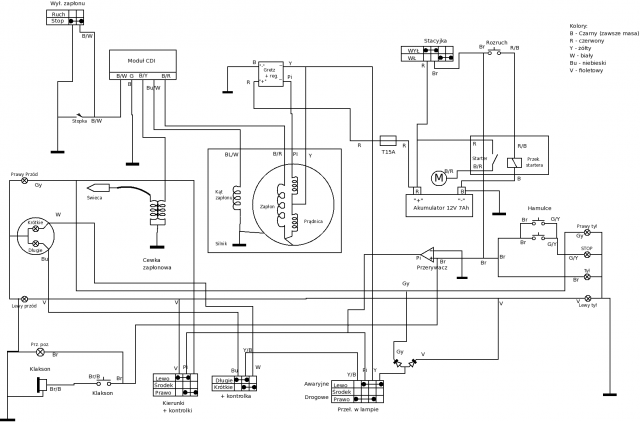

Schemat przedstawia Układ elektryczny, jaki wykonałem w Ogarku 200 po przeszczepie silnika. Jest te schemat ogólny, gdzie np. kierunkowskazy są przedstawione jako żarówki, a przerywacz czy regulator jako całe elementy. Schematy modułów LED, przerywacza czy regulatora są w osobnych artykułach. Kliknij, aby powiększyć:
